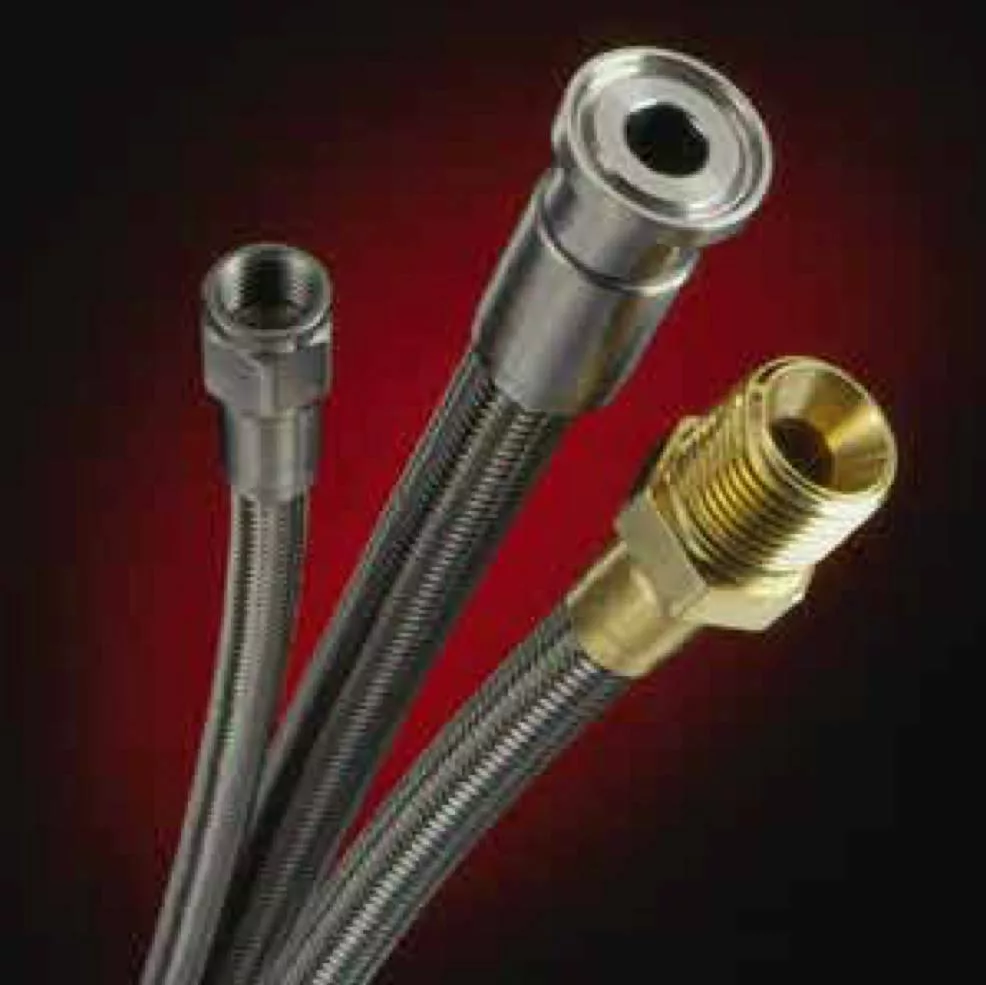

Specifications
Nominal Bore (SN) Dash Size | |||||||
---|---|---|---|---|---|---|---|
Ratings are based at 70°F (21°C) Temperature range -65°F (-54°C) to 450°F (232°C) |
|||||||
Dash Size |
Nominal I.D. (inch) |
Nominal O.D. (inch) |
Working Pressure (psi) |
Minimum Burst (psi) |
Minimum Bend Radius (in) |
Weight (lbs) |
|
-3 | .125 | .250 | 3,260 | 13,040 | 1.6 | .047 | |
-4 | .187 | .312 | 3,000 | 12,000 | 2.0 | .077 | |
-5 | .250 | .375 | 3,000 | 12,000 | 3.0 | .098 | |
-6 | .312 | .445 | 2,500 | 10,000 | 4.0 | .110 | |
-7 | .375 | .503 | 2,400 | 9,600 | 5.0 | .124 | |
-8 | .405 | .549 | 2,000 | 8,000 | 5.3 | .124 | |
-10 | .500 | .648 | 1,750 | 7,000 | 6.5 | .154 | |
-12 | .625 | .778 | 1,270 | 5,080 | 8.0 | .170 | |
-14 | .750 | .885 | 1,100 | 4,400 | 9.1 | .198 | |
-16 | .875 | 1.03 | 900 | 3,600 | 9.1 | .273 | |
-18 | 1.000 | 1.135 | 900 | 3,600 | 11.8 | .305 | |
-20 | 1.125 | 1.290 | 630 | 2,520 | 16.1 | .350 |
True Bore (ST) Full I.D. Size | |||||||
---|---|---|---|---|---|---|---|
Ratings are based at 70°F (21°C) Temperature range -65°F (-54°C) to 500°F (260°C) |
|||||||
Actual I.D. (inch) |
Nominal O.D. (inch) |
Working Pressure (psi) |
Minimum Burst (psi) |
Vacuum Rating (In Hg) |
Minimum Bend Radius (in) |
Weight (lbs / ft) |
|
1/4 | .375 | 3,000 | 12,000 | 29.9 | 3.0 | .098 | |
3/8 | .503 | 2,390 | 9,000 | 29.9 | 4.5 | .124 | |
1/2 | .648 | 1,500 | 6,000 | 29.9 | 6.5 | .154 | |
3/4 | .885 | 1,100 | 4,400 | 20.0 | 8.2 | .198 | |
1 | 1.135 | 900 | 3,600 | 14.0 | 10.0 | .305 |
High Pressure (SH) | |||||||
---|---|---|---|---|---|---|---|
Ratings are based at 70°F (21°C) Temperature range -65°F (-54°C) to 400°F (204°C) Reduce working pressure on all sizes to maximum of 3,000psi @ 400°F (204°C) For impulse services reduce working pressures by 1,000psi |
|||||||
Size | Nominal I.D. (inch) |
Nominal O.D. (inch) |
Working Pressure (psi) |
Minimum Burst (psi) |
Minimum Bend Radius (in) |
Weight (lbs / ft) |
|
1/4 | .222 | .375 | 5,000 | 16,000 | 1.5 | .108 | |
3/8 | .308 | .473 | 5,000 | 16,000 | 2.5 | .180 | |
1/2 | .401 | .600 | 5,000 | 16,000 | 2.9 | .240 | |
5/8 | .495 | .710 | 5,000 | 16,000 | 3.3 | .324 | |
3/4 | .617 | .970 | 5,000 | 16,000 | 4.0 | .660 | |
1 | .867 | 1.250 | 5,000 | 16,000 | 5.0 | 1.020 | |
1 1/4 | 1.125 | 1.600 | 4,000 | 16,000 | 12.0 | 1.680 | |
1 1/2 | 1.375 | 1.920 | 4,000 | 12,000 | 14.0 | 2.280 |
Ultra-High Pressure (SU) | |||||||
---|---|---|---|---|---|---|---|
Ratings are based at 70°F (21°C) Temperature range -65°F (-54°C) to 400°F (204°C) *Reduce working pressure on all sizes to maximum of 3,000psi @ 400°F (204°C) |
|||||||
Size | Nominal I.D. (inch) |
Nominal O.D. (inch) |
Working Pressure (psi) |
Minimum Burst (psi) |
Minimum Bend Radius (in) |
Weight (lbs / ft) |
|
1/4 | .229 | .495 | 6,000 | 24,000 | 3.00 | .24 | |
3/8 | .300 | .615 | 6,000 | 24,000 | 5.00 | .40 | |
1/2 | .395 | .725 | 6,000 | 24,000 | 5.75 | .49 | |
5/8 | .525 | .885 | 4,000* | 12,000 | 6.25 | .67 | |
3/4 | .650 | 1.060 | 4,000* | 12,000 | 7.75 | .93 | |
1 | .875 | 1.370 | 4,000* | 12,000 | 9.63 | 1.45 |
